什么是石英晶体振荡器

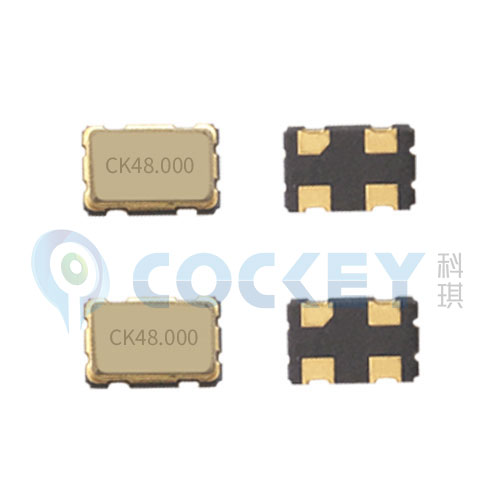

石英晶体振荡器和石英晶体谐振器统称为晶振，石英晶体谐振器一般是指无源晶振，无源晶振则叫做crystal(晶体),石英晶体振荡器一般是指有源晶振，而有源晶振则叫做oscillator（振荡器）, 石英晶体振荡器的封装型号主要有：OSC5070，OSC5032，OSC3225，OSC2520，OSC2016这5种，插件石英晶体振荡器主要有全尺寸24*12MM，半尺寸12*12MM，目前市面上使用越来越少；其中OSC3225这一种体积目前运用最为广泛.

         石英晶体振荡器主要用途，它一般有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和IC，石英晶片之所以能当为振荡器使用，是基于它的压电效应：在晶片的两个极上加一电场，会使晶体产生机械变形；在石英晶片上加上交变电压，晶体就会产生机械振动，同时机械变形振动又会产生交变电场，虽然这种交变电场的电压极其微弱，但其振动频率是十分稳定的。当外加交变电压的频率与晶片的固有频率（由晶片的尺寸和形状决定）相等时，机械振动的幅度将急剧增加，这种现象称为“压电谐振”。石英晶体振荡器型号众多，而且每一种型号的引脚定义都有所不同，接法也不同，下面我介绍一下石英晶体振荡器的脚位方便大家：有个点标记的为1脚，按逆时针（管脚向下）分别为2、3、4。通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。

       石英晶体振荡器主要参数：
 1.电压，是否带电压是区分有源晶振和无源晶振最大的区别，带电压就是有源晶振，石英晶片之所以能当为振荡器使用，是基于它的压电效应：在晶片的两个极上加一电场，会使晶体产生机械变形；在石英晶片上加上交变电压，晶体就会产生机械振动，同时机械变形振动又会产生交变电场，虽然这种交变电场的电压极其微弱，但其振动频率是十分稳定,常用电压：1.8V/2.8V/3.3V/5.0V.
 2.频差，有源晶振是个集成电路，给它供电就会形成一个压电电路，输出频率给电路，一般频率误差要求20PPM/30PPM.
 3.波形，一般有正弦波和方波，目前普遍用到正弦波的.
      小编今天告诉大家什么是石英晶体振荡器，希望能把帮到大家.
