石英晶体振荡器的电路特点

石英晶体振荡器也就是石英晶振，在当前的许多领域都有重要的应用。那么作为重要电子元器件的石英晶振，其电路有什么特点呢？这里晶振厂家科琪科技就为您简单介绍一下。

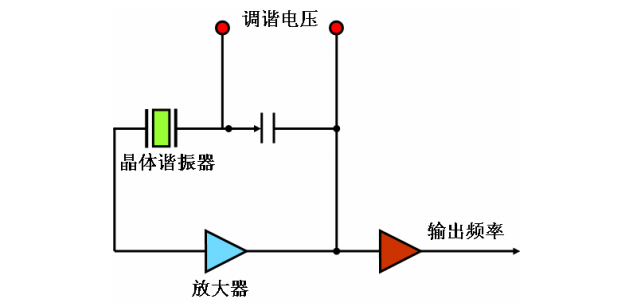

石英晶体振荡器的简化电路图

上图是经过简化的电路图并表明了石英晶体振荡器的基本组成元件。石英晶体振荡器中的放大器由至少一个驱动设备，偏压电阻并且可能包含其他用来限制带宽，阻抗匹配和增益控制的元件组成。反馈网络由石英晶体谐振器，和其他元件比如用来协调的可变电容等组成。

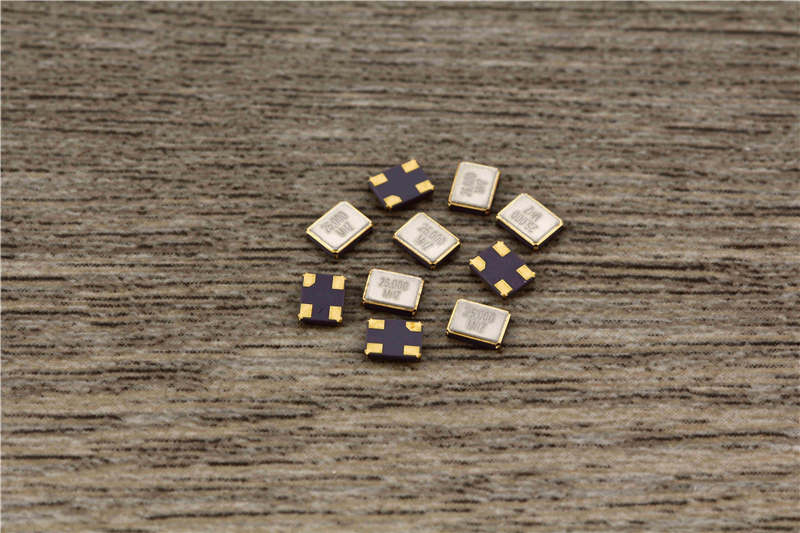

贴片石英晶振

石英晶体振荡器电路具有以下四个特点：

（1）在振荡频率上，闭合回路的相移为 2nπ。

（2）当开始加电时，电路中唯一的信号是噪声。满足振荡相位条件的频率噪声分量以增大的幅度在回路中传输，增大的速率由附加分量，即小信号，回路益增和晶体网络的带宽决定。

（3）幅度继续增大，直到放大器增益因有源器件（自限幅）的非线性而减小或者由于某一自动电平控制而被减小。

（4）在稳定状态下，闭合回路的增益为 1。

关于石英晶体振荡器的电路特点，就介绍到这里了，更多关于石英晶振、贴片晶振、插件晶振的需求，都可以找科琪科技，保质保量地满足你的工业化生产需求。
