晶振的作用

    晶振全称晶体振荡器是电子电路中的关键元件,用于提供稳定、精确的频率信号，广泛应用于时钟、通信、医疗设备、智能穿戴等领域.深圳市科琪科技有限公司
作为国内生产晶振的厂家，科琪晶振的销售工程师给大家介绍一下晶振的作用及工作原理：
1. 核心作用
   提供基准时钟信号：为数字系统（如CPU、MCU、DSP）提供同步时钟，确保各部件协调工作（如指令执行、数据传输）。
   频率稳定性：晶振的频率受温度、电压等影响较小，比LC/RC振荡器更稳定，适合高精度场景（如通信、导航、医疗设备）。
  同步通信：在通信设备（Wi-Fi、蓝牙、5G模块）中，确保发送/接收信号的频率同步，避免数据错误.
  计时基准：用于实时时钟（RTC）、手表、定时器等，提供精确的时间计数（如32.768kHz时钟晶振用于RTC）
2. 工作原理
压电效应：晶振的核心是石英晶体,当施加电压时,晶体会因压电效应产生机械振动,振动频率固定,由晶体切割方式和尺寸决定.(频率决定振动次数)

谐振电路：晶体与外部电路组成振荡回路,在固有频率下谐振,输出稳定信号。

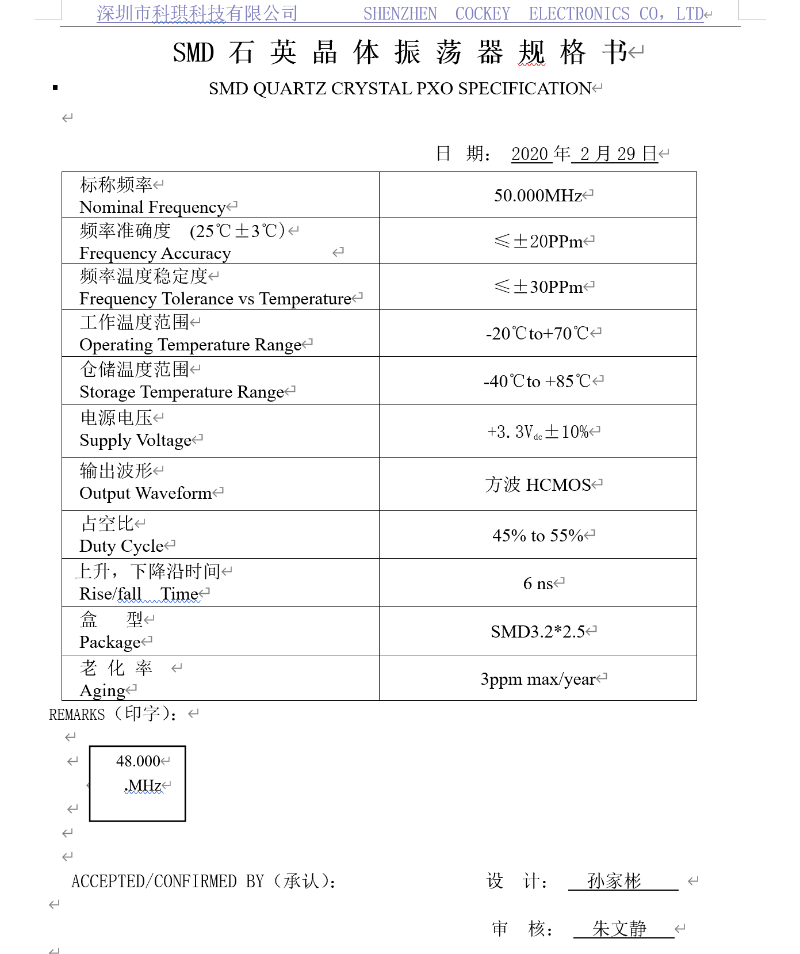

3. 关键参数
频率：常见8MHz、12MHz、16MHz、32.768kHz等.
精度：以1ppm（百万分之一）表示，如±20ppm
负载电容：需匹配外部电容PF（无源晶振关键参数,有源晶振一般标配15PF）
电压：需要供电1.8V/3.3V/5V(有源晶振需要带电压)
工作温度范围:工业级（-40℃~85℃）、汽车级（-40℃~125℃）等。
4. 晶振故障与注意事项
不起振：可能因负载电容不匹配、晶体本身损坏或电路设计问题导致.
EMI干扰：布局时需远离高频信号线，缩短走线长度,降低损耗.
焊接温度和焊接时间：过高温可能损坏晶体（一般建议≤260℃），时间不超过5秒.
深圳市科琪科技有限公司销售工程师提醒大家晶振是现代电子设备的“心跳”，其稳定性直接影响系统性能和稳定性,选型时需根据精度、功耗、环境要求等综合考虑.
