什么是石英晶体振荡器

这里晶振厂家先说一下什么是晶振：晶振也叫石英晶体振荡器，是高精度和高稳定度的振荡器，被广泛应用于彩电、计算机、遥控器等各类振荡 电路中，以及通信系统中用于频率发生器、为数据处理设备产生 时钟信号和为特定系统提供基准信号。一般来说晶振是没有方向的，但晶振有分有源晶振跟无源晶振，有源晶振是有分方向的，但是大部份产品都是用的无源晶振。

晶振有正负极吗

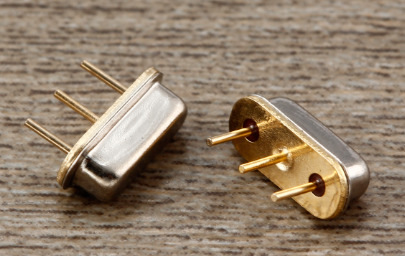

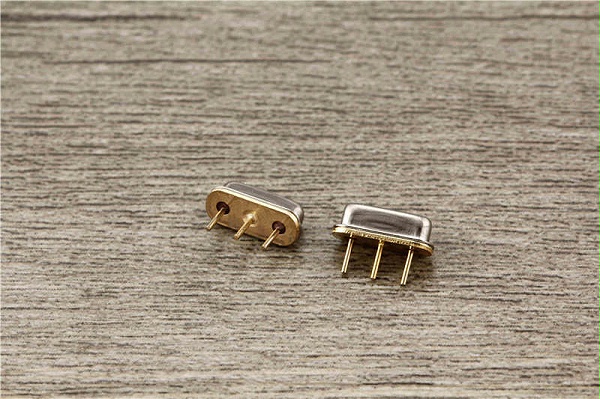

普通压电无源石英晶体是一种无极性元件， 晶体内部本身只有经过加工的单一石英晶片，需要借助设计的电路才能产生振荡信号，单晶振本身是无非发生振荡的，插件的一般常规都是二个脚， 当然也会有三个脚的，中间那个脚一般用来接地，当然随着晶振厂家技术的进步，后来有了四个脚的普通贴片谐振器 ，四个脚其实只要二个脚才是真正通电工作的，剩余两个脚一个是悬空，一个是可以用来接地（可接可不接）。

有源石英晶体振荡器是最少拥有最少4个脚的的型号，四个脚的用途是：一脚悬空，二脚接地，三脚接输出，四脚接电压，电压也有分为以下几种，1.8伏、2.5伏、3伏、3.3伏、3.8伏、5伏等电压，振荡器内部本身除了有加工过的压电石英晶片外，还有有源振荡器IC，以及电阻两颗， 电容两颗，有些会有一颗三级稳压管等原件，插件的外观体积比较大，但是随着晶振厂家技术的发展，有源晶振体积也从最初的超大体积长20mm，宽11mm，到现在的2.5mm长，宽2.0mm的小尺时，有源晶振的英文单词简称为Quartz crystaloscillator。

有源晶振的管脚

晶振厂家是这么来判断晶振的：无源晶振两个管脚可以任意；有源晶振根据封装不同，管脚排列不同（打点的为1脚，逆时针看）， 有个点标记的为1脚，按逆时针（管脚向下）分别为2、3、4。 有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。 方形有源晶振引|脚分布：

1、正方的，使用DIP-8封装，打点的是1脚。1脚NC;4脚GND; 5脚Output;8脚VCC

2、长方的，使用DIP-14封装，打点的是1脚。1脚NC;7脚GND;8脚Output;14脚VCC。
